顯示模塊
型號： CPHP-LED-2200
-
采用大屏幕觸摸式中/英文彩色顯示，可存儲1000余條事件記錄
-
屏幕類型：800×480點陣，24位真彩，7英寸TFT彩色全數字觸摸屏
-
采用多級分散式控制技術，在線更換不影響系統運行
-
監控顯示四個操作界面（負責UPS供電系統各項參數的顯示、通訊、告警和各項
管理功能）
-
系統數據（SYSTEM）
-
模塊數據（UPS MDULE）
-
歷史事件記錄（HISTORY）
-
功能設定（SETUP）
-
通訊口設計（滿足用戶對UPS的本地管理和遠程管理要求）
功率模塊
型號： CPHP-INV-2010B CPHP-INV-2015 CPHP-INV-2020
-
容量：10kVA、15kVA、20kVA
-
在線式雙交換技術，標準正弦波交流電壓輸出確保輸出質量
-
采用多級分散式控制技術，在線更換不影響系統運行，可完全抑制電網中各種浪
涌干擾對設備和負載的沖擊
-
模塊內部具備完整的UPS功能，集整流、逆變、充電和控制于一體具備完善的保
護功能及智能通信接口
-
采用有效的模塊防塵設計
-
IP防護等級為（IP30））
-
正面防護面網和濾網可在線拆卸清洗
-
可以在惡劣的環境中使用
-
標準外形尺寸（H×W×D）mm:10kVA= 88×482×500
旁路模塊
型號： CPHP-BYP
-
型號：CPHP-BYP-2060、2100、2120、2160、2200、2300、2400
-
可靠性高，過載能力強：1000% 1分鐘
-
切換時間少于1ms
-
具備很強自檢、互鎖、保護等功能
-
具備RS485通信功能
-
在線更換不影響對負載供電
-
選用雙旁路或1+1并機型UPS中的旁路模塊為冗余并聯供電

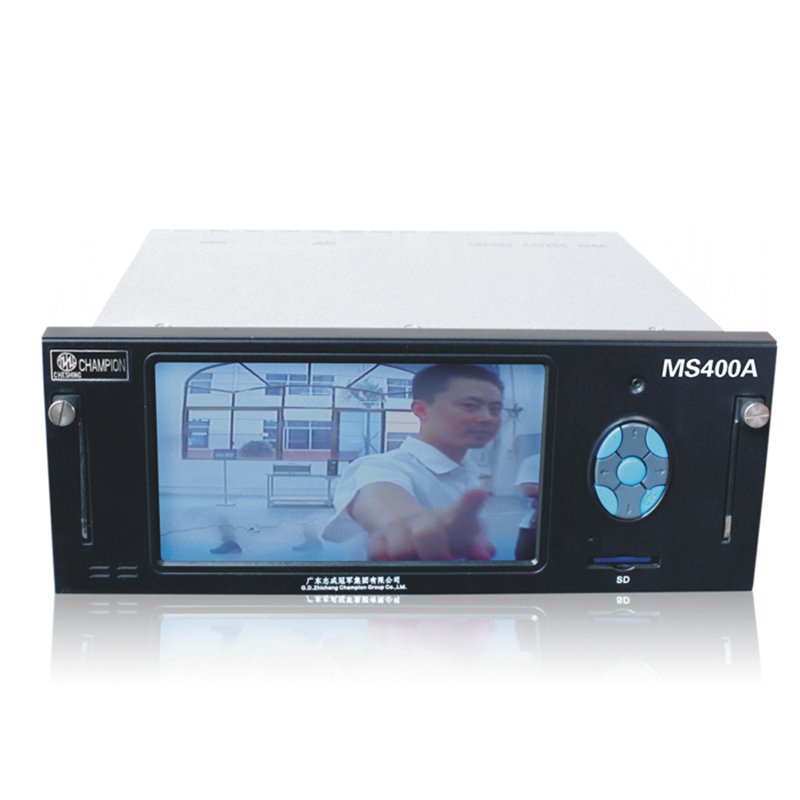

顯示模塊（彩屏觸摸液晶顯示屏）
強大的實時監控功能
-
采用集中式顯示方式，將每只功率模塊及旁路模塊的各參數信息全部采集到
示模塊內供用戶查詢，方便快捷，容易操作；
-
顯示模塊在拔出或故障時不影響其他模塊及整機的正常運行，可在線拔插；
-
采用三星先進的ARM9內核控制模塊及先進的7英寸彩色數字寬展TFT觸摸屏；
-
800x480點陳，24位真彩，實現了智能化系統控制手段，系統穩定高，智能化
程度高，其內容豐富全面，操作快捷便利。
靈活的實時監控功能
-
電話語音告警：通過專用集成語音IC和MP3語音庫，實現真人電話和音樂提示告
警方式，使機器告警更具人性化和親切感。
-
來電語音查詢：使用者打電話給機器，機器會自動接聽電話，進行真人語音和音
樂聲音應答，匯報機器當時的工作狀況，給使用者提供一種簡便的遠程電話語音
查詢方式。
-
采用windows圖形窗口界面，彩色動態顯示功能流線圖，圖形文字豐富多彩，數
據顯示一目了然，觀賞簡便，色彩豐富。
電池組智能化管理系統
-
可提供實時的電池運行狀態及電池放電的后備時間；
-
在放電過程中UPS的放電時間隨負載變化自動測量顯示；
-
在電池監測時，對每只電池進行掃描，準確實時動態循環檢測單體電池，采
雙向通訊方式，一對多連接每次循環可測量128只單體電池（12V）；
-
測量出電池的容量及活性指標，準確定位失效電池發出告警信號，保證系統的供
電可靠性。
