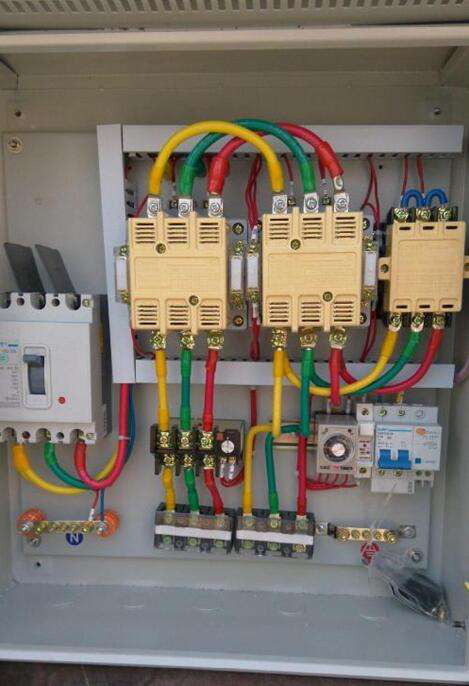

志成冠軍EPS帶負載星三角降壓啟動裝置

信息來源于：互聯網 發布于：2021-12-31

志成冠軍EPS帶電動機星三角降壓啟動，啟動電流是額定電流的1/3；啟動轉矩是額定的1/3。在電機啟動時將電機接成星型接線，當電機啟動成功后再將電機改接成三角型接線（通過雙投開關迅速切換）；由于電機啟動電流與電源電壓成正比，而此時電網提供的啟動電流只有全電壓啟動電流的1/3，因此其啟動力矩也只有全電壓啟動力矩的1/3。
它是以犧牲功率為代價換取降低啟動電流來實現的，所以不能一概而論以電機功率的大小來確定是否需采用星三角啟動，還要看是什么樣的負載。一般在啟動時負載輕、運行時負載重的情況下可采用星三角啟動，通常鼠籠型電機的啟動電流是運行電流的5-7倍，而電網對電壓要求一般是正負10%，為了使電機啟動電流不對電網電壓形成過大的沖擊，可以采用星三角啟動。
一般要求在鼠籠型電機的功率超過變壓器額定功率的10%時就要采用星三角啟動。擴展資料三相異步電機有三組繞組，一組繞組有兩個頭，實際應用中，可以首尾逐次相接，形成一個所謂的三角型閉環，這種就是三角型接法，一般大功率的三相異步電機正常使用的時候都采用了三角型接法。也可以把各個繞組的一個頭全部短接在一起，形成了梅花狀，這樣就是所謂的星型接法。一般小功率的三相異步電機在運行狀態使用了星型接法，而大功率三相異步電機，在啟動的時候也采用了星形接法。星形接法：P=3U相I相COSφ=3U相2/Z相=3（1/√3U線）2/Z相=U線2/Z相。三角形接法：P=3U線I相COSφ=3U線2/Z相。參考資料來源：百度百科-星-三角啟動

擴展資料：
原理：
1.當負載對電動機啟動力矩?zé)o嚴格要求又要限制電動機啟動電流、電機滿足380V/Δ接線條件、電機正常運行時定子繞組接成三角形時才能采用星三角啟動方法；
2.該方法是：在電機啟動時將電機接成星型接線，當電機啟動成功后再將電機改接成三角型接線（通過雙投開關迅速切換）；
3.由于電機啟動電流與電源電壓成正比，而此時電網提供的啟動電流只有全電壓啟動電流的1/√3，因此其啟動力矩也只有全電壓啟動力矩的1/3；
4.星三角啟動屬降壓啟動，它是以犧牲功率為代價換取降低啟動電流來實現的，所以不能一概而論以電機功率的大小來確定是否需采用星三角啟動，還要看是什么樣的負載。
一般在啟動時負載輕、運行時負載重的情況下可采用星三角啟動，通常鼠籠型電機的啟動電流是運行電流的5-7倍，而電網對電壓要求一般是正負10%，為了使電機啟動電流不對電網電壓形成過大的沖擊，可以采用星三角啟動。一般要求在鼠籠型電機的功率超過變壓器額定功率的10%時就要采用星三角啟動；
5.在實際使用過程中，有時電機功率為11KW就需要星三角啟動，如額定功率11KW的風機在啟動時電流為7-9倍(100A左右），按正常配置的熱繼電器根本啟動不了（關風門也沒用），熱繼電器配太大又無法起到保護電機的作用，所以建議采用星三角啟動。
條件：
1、容量7.5KW以上的三相異步電動機。
2、電動機在啟動瞬間造成電網電壓波動小于10%的，對于不經常啟動的電動機可以放寬到15%；如果有專用變壓器S變壓器≥5P電機，電動機允許直接頻繁啟動。
3、滿足經驗經驗公式：Ist/IN<0.75+ST\4PN
ST----公用變壓器容量，KVA；
PN-----電動機額定功率，KW；
Ist/IN---電動機啟動電流和額定電流之比。
4、星三角降壓啟動的電動機三相繞組共有六個外接端子：A-X、B-Y、C-Z （以下以額定電壓380V的電機為例）
A.星形啟動：X-Y-Z相連，A、B、C三端接三相交流電壓380V，此時每相繞組電壓為220，較直接加380V啟動電流大為降低，避免了過大的啟動電流對電網形成的沖擊。此時的轉矩相對較小，但電動機可達到一定的轉速。
B.角形運行：經星形啟動電動機持續一段時間（約幾十秒鐘）達到一定的轉速后，電器開關把六個接線端子轉換成三角形連接并再次接到380V電源時每相繞組電壓為380V，轉矩和轉速大大提高，電動機進入額定條件下的運行過程。
